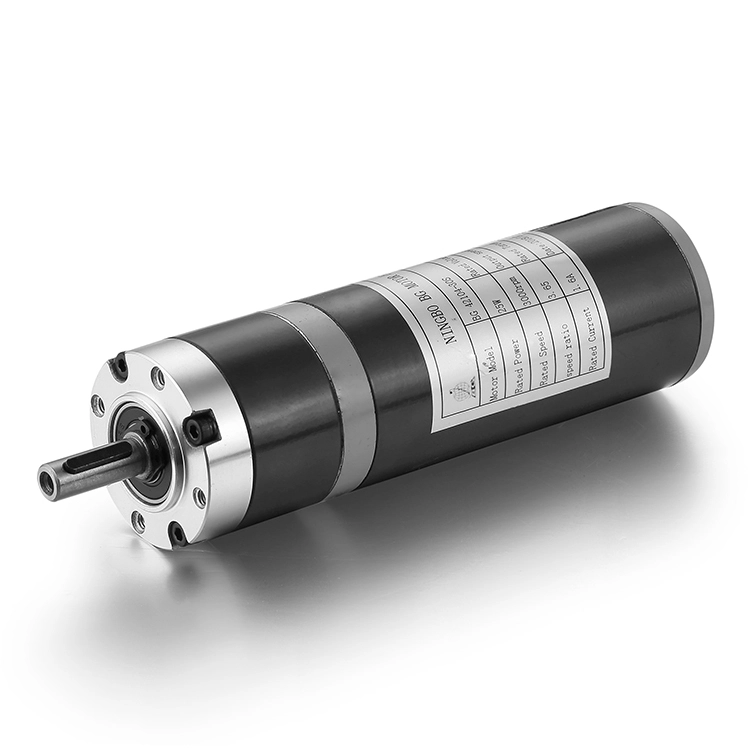

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 1

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 2

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 3

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 4

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 5

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación

Rango de poder:

12-25W

Rango de voltaje:

24VDC

Rango de velocidad:

37-822 rpm

Rango de par:

0,26-4,47 N.m

Vida:

1000h

consulta

Escribe una reseña

Información

Descripción

Condiciones ambientales	—20℃~50℃	Condición de trabajo	S1.S2.S3
Dirección de rotación	CW/CCW	Clase de aislamiento	B-H
Ruido	≤65dB	Clase de protección	IP40
Material del engranaje	Metal	Número de polos	/
Tipo de rodamiento	Rodamiento de bolas de alta calidad.	Número de fase	/

Ventajas

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 6

Salida de alto par

La estructura del engranaje planetario puede proporcionar una salida de alto par, lo cual es adecuado para equipos pequeños que requieren un gran par.

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 7

Alta eficiencia

La eficiencia del motor reductor de engranajes planetarios suele ser relativamente alta, alrededor del 85% -95%.

Alta rigidez y precisión

Los engranajes planetarios tienen una estructura compacta, que puede garantizar la alta rigidez y precisión del sistema de transmisión.

Tamaño pequeño

Debido al diseño único de los engranajes planetarios, es más pequeño y liviano, al tiempo que proporciona la misma potencia de salida.

Funcionamiento suave

Debido a la distribución uniforme de los engranajes, el funcionamiento del motor con engranajes planetarios es muy suave y el ruido es bajo.

Datos técnicos del motor

Modelo	Voltaje	Sin carga		Carga nominal				Parar
	Voltaje	Velocidad	Corriente	Potencia	Velocidad	Par	Corriente	Par	Corriente
	V	rpm	A	W	rpm	Nuevo Méjico	A	Nuevo Méjico	A
BG-42ZYT-01	24	3500	0.6	25	3000	0.08	1.6	0.24	4.8

BG-42ZYT01	Relación de reducción	1:X	3.65	6.55	8.63	28.05	44.69	67.08	81.11
	velocidad nominal	rpm	822	458	348	107	67	45	37
	Par nominal	Nuevo Méjico	0.26	0.47	0.62	1.82	2.92	2.75	4.74

* Estos datos son solo datos representativos, se pueden personalizar productos específicos

Dimensiones mecánicas

Soluciones personalizables

● Puede proporcionar voltaje personalizado, rendimiento eléctrico, circuito, etc.

● Y eje, brida de instalación, cable conductor, clase de alta temperatura, accionamiento, etc.

● Si tiene alguna otra necesidad, comuníquese con nuestros ingenieros de ventas.

Partes

Aplicaciones

Detalles

Para garantizar que le recomendamos y le proporcionamos la solución de motor de CC sin escobillas adecuada, es necesario determinar los siguientes detalles clave:

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 14

Escenarios y condiciones laborales.

● Determine para qué tipo de aplicación se utilizará el motorreductor, como maquinaria transportadora, equipos de elevación, cintas transportadoras, etc.
● Determine las condiciones de funcionamiento, como la temperatura ambiente, la humedad y si se requieren características impermeables, a prueba de polvo y de otro tipo.

Motores de engranajes planetarios BG42ZYT01 24V 100Rpm para funciones de elevación 15

Parámetros de salida requeridos

● Determine la velocidad de salida y el par de salida requeridos.
● Determine la relación de reducción requerida, es decir, la relación entre la velocidad del eje de entrada y el eje de salida.

Restricciones de espacio y requisitos de instalación.

● Determinar el tamaño y la forma del espacio de instalación.
● Determine si existen requisitos de instalación especiales, como instalación vertical, instalación horizontal, etc.

Requisitos de rendimiento y eficiencia del motor.

● Determinar los requisitos para la eficiencia del motor, como por ejemplo si se requiere un motor de alta eficiencia para ahorrar energía.
● Determinar los requisitos para la estabilidad del funcionamiento del motor y el nivel de ruido.

Consideraciones económicas

● Considere las limitaciones presupuestarias del cliente y recomiende productos que se ajusten al presupuesto y satisfagan las necesidades.

Características adicionales y requisitos especiales

● Si existen requisitos funcionales especiales, como función de autobloqueo, función de frenado de emergencia, etc., es necesario comprender en detalle las necesidades específicas de los clientes.

Teniendo en cuenta todo lo anterior, es posible seleccionar con mayor precisión el modelo y la configuración de motor sin escobillas más adecuados para una aplicación particular.
