Motor CC con escobillas de alto par BG545 1

Motor CC con escobillas de alto par BG545 2

Motor CC con escobillas de alto par BG545 3

Motor CC con escobillas de alto par BG545 4

Motor CC con escobillas de alto par BG545 5

Motor CC con escobillas de alto par BG545 6

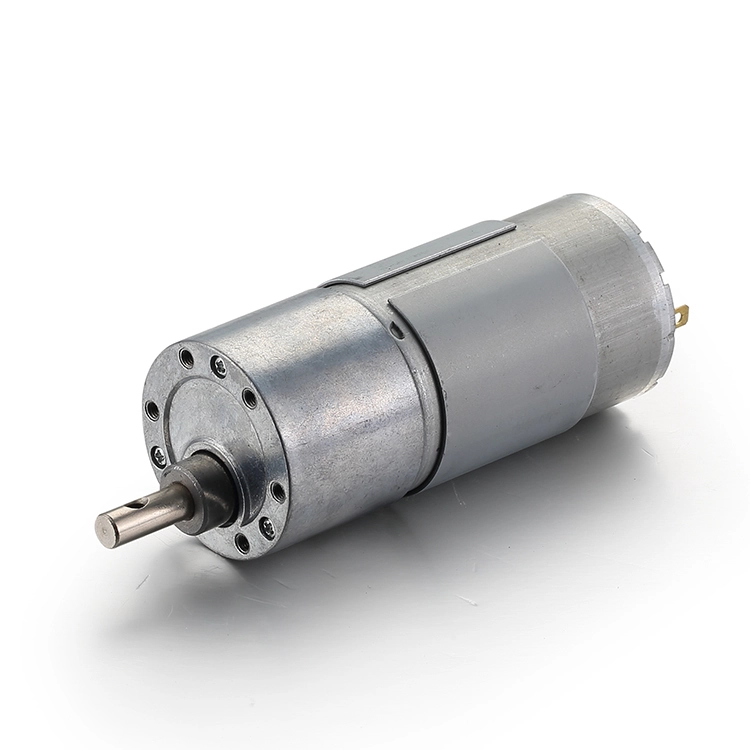

Motor CC con escobillas de alto par BG545

Rango de poder:

3-9W

Rango de voltaje:

12-24VDC

Rango de velocidad:

2000-6000rpm

Rango de par:

0,01-0,02 N.m

Vida:

800h

consulta

Escribe una reseña

Información

Descripción

20px Condiciones ambientales	—20℃~50℃	Condición de trabajo	S1
Dirección de rotación	CW/CCW	Clase de aislamiento	B-H
Ruido	≤75dB	Nivel de protección	IP40
Tipo de rodamiento	Rodamiento de bolas de alta calidad.	Número de polos	/
máx. Carga radial	≤50N	Juego radial del eje	≤20N
Juego axial del eje	≤0,03 mm	Par de tolerancia nominal	30Kg.cm

Ventajas

Motor CC con escobillas de alto par BG545 7

Estructura simple

La estructura del motor de escobillas de CC es relativamente simple, fácil de fabricar y mantener. Esto lo hace menos costoso y adecuado para la producción y el uso en masa.

Motor CC con escobillas de alto par BG545 8

fácil control

La velocidad y el par del motor de escobillas de CC se pueden controlar fácilmente ajustando el voltaje y la corriente. Esto lo hace muy popular en aplicaciones que requieren un control preciso de velocidad y posición.

Gran par de arranque

El motor de escobillas de CC tiene un par de arranque alto a baja velocidad, lo que es adecuado para aplicaciones que requieren un par de arranque alto, como vehículos eléctricos, equipos de elevación, etc.

Velocidad de respuesta rápida

Debido a la pequeña inercia del motor, el motor de escobillas de CC tiene una velocidad de respuesta muy rápida y puede cambiar rápidamente la velocidad y la dirección.

Aplicación amplia

Debido a su estructura simple, bajo costo y fácil control, los motores de escobillas de CC se usan ampliamente en diversos equipos electrónicos industriales y de consumo, como juguetes, herramientas eléctricas, pequeños electrodomésticos, etc.

Facil mantenimiento

El mantenimiento y las piezas de repuesto (como las escobillas) de los motores de escobillas de CC son relativamente simples, lo que reduce el tiempo de inactividad y los costos de reparación.

En general, los motores en serie de una sola etapa se utilizan ampliamente en muchas aplicaciones que requieren alto rendimiento y flexibilidad debido a sus ventajas como alta velocidad, alta densidad de potencia, buen rendimiento de arranque y rentabilidad.

Datos técnicos del motor

Modelo	Voltaje	Sin carga		Carga nominal				Parar		Espesor del núcleo
	Voltaje	Velocidad	Corriente	Potencia	Velocidad	Par	Corriente	Par	Corriente	Espesor del núcleo
	V	rpm	A	W	rpm	Nuevo Méjico	A	Nuevo Méjico	A	Nuevo Méjico
BG-545DC-1244S	12	5000	0.25	9	5300	0.16	1.7	0.48	5.10	57.5
BG-545DC-2431S	24	4000	0.15	6.4	3400	0.18	0.7	0.54	2.10	57.5

* Estos datos son solo datos representativos, se pueden personalizar productos específicos.

Dimensiones mecánicas

Soluciones personalizables

● Puede proporcionar voltaje personalizado, rendimiento eléctrico, circuito, etc.

● Y eje, brida de instalación, cable conductor, clase de alta temperatura, accionamiento, etc.

● Si tiene alguna otra necesidad, comuníquese con nuestros ingenieros de ventas.

Partes

Aplicaciones

Detalles

Para garantizar que le recomendamos y le proporcionamos la solución de motor de CC sin escobillas adecuada, es necesario determinar los siguientes detalles clave:

Motor CC con escobillas de alto par BG545 16

Escenarios de aplicación

Comprender el entorno de aplicación específico y el uso de motores, como juguetes, herramientas eléctricas, electrodomésticos, equipos industriales, etc.

Motor CC con escobillas de alto par BG545 17

Voltaje y corriente

Determine el rango de voltaje y corriente de funcionamiento requeridos para el motor para garantizar que pueda funcionar normalmente bajo el sistema de energía del cliente. Escenarios de aplicación: comprenda el entorno de aplicación específico y el uso de motores, como juguetes, herramientas eléctricas, electrodomésticos, industriales. equipos, etc.

Potencia y eficiencia

Determine los requisitos de potencia y eficiencia del motor de acuerdo con los requisitos de la aplicación para garantizar que el motor pueda cumplir con el rendimiento de trabajo requerido.

Velocidad y par

Aclare los requisitos de velocidad y par del cliente para el motor, incluida la velocidad máxima, la velocidad mínima, el par de arranque y el par de trabajo, etc.

Tamaño e instalación

Determine el tamaño general y el método de instalación del motor para garantizar que el motor pueda adaptarse al espacio del equipo y la ubicación de instalación del cliente.

Vida y confiabilidad

De acuerdo con la frecuencia de uso y el entorno de trabajo del cliente, determine la esperanza de vida y los requisitos de confiabilidad del motor, incluida la vida útil de las escobillas y los conmutadores.

Condiciones ambientales

Comprenda las condiciones ambientales de trabajo del motor, como el rango de temperatura, la humedad, el nivel de resistencia al polvo y al agua, etc., para seleccionar el tipo de motor y el nivel de protección adecuados.

Ruido y vibración

De acuerdo con los requisitos del cliente en cuanto a ruido y vibración, elija un modelo de motor con poco ruido y baja vibración, especialmente en aplicaciones que requieren un funcionamiento silencioso.

Modo de control

Determine el modo de control del motor, como control de velocidad, control de posición, control de arranque y parada, etc., y si necesita estar equipado con un controlador o controlador.

Costo y presupuesto

Comprenda el rango de presupuesto del cliente para elegir un modelo de motor rentable que cumpla con los requisitos de control de costos del cliente.

Certificaciones y estándares

Según el campo de aplicación y las necesidades del cliente, determine si el motor debe cumplir con certificaciones y estándares específicos, como CE, UL, RoHS, etc.

Teniendo en cuenta todo lo anterior, es posible seleccionar con mayor precisión el modelo y la configuración de motor sin escobillas más adecuados para una aplicación particular.
