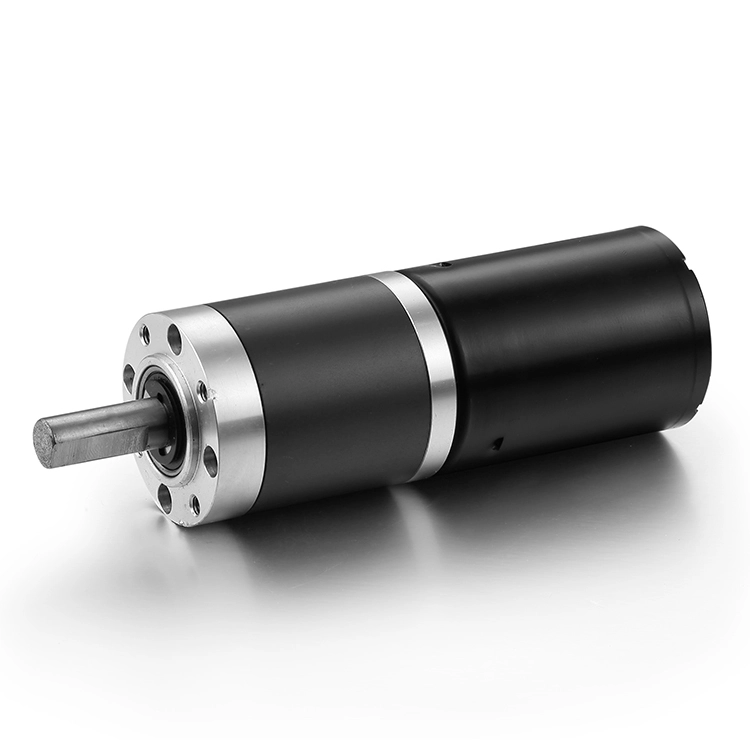

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 1

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 2

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 3

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 4

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 5

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos

Rango de poder:

10-40W

Rango de voltaje:

12-48VDC

Rango de velocidad:

24-850 rpm

Rango de par:

0,18-5 N.m

Vida:

5000-20000h

consulta

Escribe una reseña

Información

Descripción

Condiciones ambientales	—20℃~50℃	Condición de trabajo	S1.S2.S3
Dirección de rotación	CW/CCW	Clase de aislamiento	B-H
Ruido	≤65dB	Clase de protección	IP40
Material del engranaje	Metal	Número de polos	/
Tipo de rodamiento	Rodamiento de bolas de alta calidad.	Número de fase	/
Carga radial máxima	≤80N	Juego radial del eje	≤30N
Juego axial del eje	≤0,03 mm	Par de tolerancia nominal	9N.m

Ventajas

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 6

Salida de alto par

La estructura del engranaje planetario puede proporcionar una salida de alto par, lo cual es adecuado para equipos pequeños que requieren un gran par.

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 7

Alta eficiencia

La eficiencia del motor reductor de engranajes planetarios suele ser relativamente alta, alrededor del 85% -95%.

Alta rigidez y precisión

Los engranajes planetarios tienen una estructura compacta, que puede garantizar la alta rigidez y precisión del sistema de transmisión.

Tamaño pequeño

Debido al diseño único de los engranajes planetarios, es más pequeño y liviano, al tiempo que proporciona la misma potencia de salida.

Funcionamiento suave

Debido a la distribución uniforme de los engranajes, el funcionamiento del motor con engranajes planetarios es muy suave y el ruido es bajo.

Datos técnicos del motor

Modelo	Voltaje	Sin carga		Carga nominal				Parar		Longitud corporal
	Voltaje	Velocidad	Corriente	Potencia	Velocidad	Par	Corriente	Par	Corriente	Longitud corporal
	V	rpm	A	W	rpm	Nuevo Méjico	A	Nuevo Méjico	A	Largo:mm
BG-42BLDC-2430S	24	4000	0.20	25	3000	0.080	1.8	0.55	5.31	60
BG-42BLDC-2430S-1	24	4000	0.3	41	3000	0.130	2.5	0.75	7.59	78

Modelo	Relación de reducción	1：X	1：4	1：15	1：18	1：36	1：54	1：81	1：126	1：216
Modelo	Longitud de la caja de cambios	Largo:mm	32.5	46.3			60.1
BG-42BLDC-2430S-1-PG42	Sin velocidad de carga	rpm	1000	267	222	111	74	49	32	19
	velocidad nominal	rpm	750	200	167	83	56	37	24	14
	Par nominal	Nuevo Méjico	0.47	1.58	1.90	3.79	5.27	7.90	9.00	9.00

* Estos datos son solo datos representativos, se pueden personalizar productos específicos

Dimensiones mecánicas

Soluciones personalizables

● Puede proporcionar voltaje personalizado, rendimiento eléctrico, circuito, etc.

● Y eje, brida de instalación, cable conductor, clase de alta temperatura, accionamiento, etc.

● Si tiene alguna otra necesidad, comuníquese con nuestros ingenieros de ventas.

Partes

Aplicaciones

Detalles

Para garantizar que le recomendamos y le proporcionamos la solución de motor de CC sin escobillas adecuada, es necesario determinar los siguientes detalles clave:

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 14

Escenarios y condiciones laborales.

● Determine para qué tipo de aplicación se utilizará el motorreductor, como maquinaria transportadora, equipos de elevación, cintas transportadoras, etc.
● Determine las condiciones de funcionamiento, como la temperatura ambiente, la humedad y si se requieren características impermeables, a prueba de polvo y de otro tipo.

Motor de engranaje planetario de larga duración y alto par BG42BL60 para vehículos eléctricos 15

Parámetros de salida requeridos

● Determine la velocidad de salida y el par de salida requeridos.
● Determine la relación de reducción requerida, es decir, la relación entre la velocidad del eje de entrada y el eje de salida.

Restricciones de espacio y requisitos de instalación.

● Determinar el tamaño y la forma del espacio de instalación.
● Determine si existen requisitos de instalación especiales, como instalación vertical, instalación horizontal, etc.

Requisitos de rendimiento y eficiencia del motor.

● Determinar los requisitos para la eficiencia del motor, como por ejemplo si se requiere un motor de alta eficiencia para ahorrar energía.
● Determinar los requisitos para la estabilidad del funcionamiento del motor y el nivel de ruido.

Consideraciones económicas

● Considere las limitaciones presupuestarias del cliente y recomiende productos que se ajusten al presupuesto y satisfagan las necesidades.

Características adicionales y requisitos especiales

● Si existen requisitos funcionales especiales, como función de autobloqueo, función de frenado de emergencia, etc., es necesario comprender en detalle las necesidades específicas de los clientes.

Teniendo en cuenta todo lo anterior, es posible seleccionar con mayor precisión el modelo y la configuración de motor sin escobillas más adecuados para una aplicación particular.
