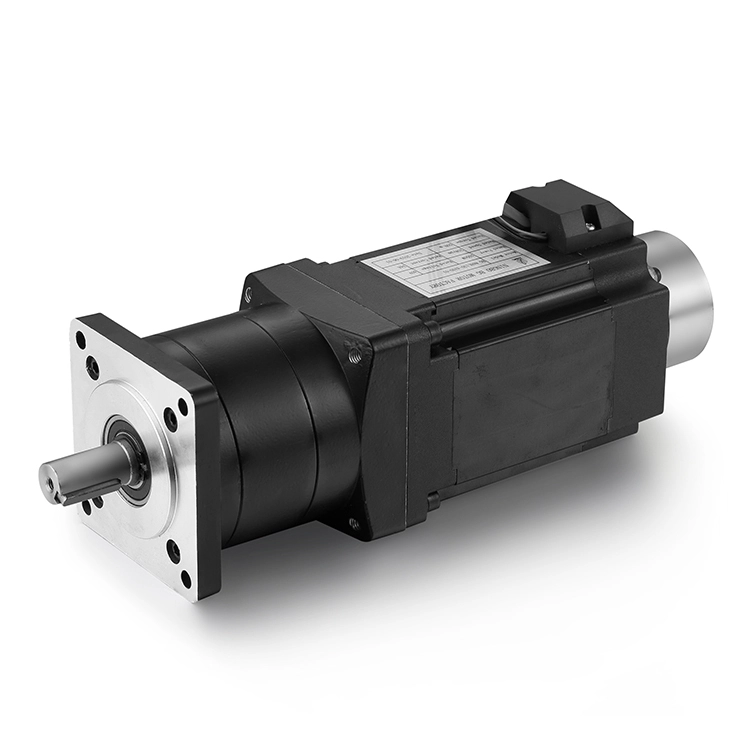

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 1

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 2

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 3

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 4

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 5

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios

Modelo:

BG 86BL01（30）

Rango de poder:

300-800W

Rango de voltaje:

24-310VDC

Rango de velocidad:

13-1000rpm

Rango de par:

2,7-70 N.m

Vida:

5000-20000h

consulta

Escribe una reseña

Información

Descripción

Condiciones ambientales	—20℃~50℃	Condición de trabajo	S1.S2.S3
Dirección de rotación	CW/CCW	Clase de aislamiento	B-H
Ruido	≤75dB	Clase de protección	IP40
Material del engranaje	Metal	Número de polos	4
Tipo de rodamiento	Rodamiento de bolas de alta calidad.	Número de fase	3
Carga radial máxima	≤500N	Juego radial del eje	≤130N
Juego axial del eje	≤0,1 mm	Par de tolerancia nominal	80N.m

* Motor CC sin escobillas BG de 86 mm con engranaje planetario.

Ventajas

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 6

Salida de alto par

La estructura del engranaje planetario puede proporcionar una salida de alto par, lo cual es adecuado para equipos pequeños que requieren un gran par.

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 7

Alta eficiencia

La eficiencia del motor reductor de engranajes planetarios suele ser relativamente alta, alrededor del 85% -95%.

Alta rigidez y precisión

Los engranajes planetarios tienen una estructura compacta, que puede garantizar la alta rigidez y precisión del sistema de transmisión.

Tamaño pequeño

Debido al diseño único de los engranajes planetarios, es más pequeño y liviano, al tiempo que proporciona la misma potencia de salida.

Funcionamiento suave

Debido a la distribución uniforme de los engranajes, el funcionamiento del motor con engranajes planetarios es muy suave y el ruido es bajo.

Datos técnicos del motor

Modelo	Voltaje	Sin carga		Carga nominal				Parar		Longitud corporal
	Voltaje	Velocidad	Corriente	Potencia	Velocidad	Par	Corriente	Par	Corriente	Longitud corporal
	V	rpm	A	W	rpm	Nuevo Méjico	A	Nuevo Méjico	A	Largo:mm
BG-86BLDC-4830S-2	48	4000	4.07	1250	3000	3.98	32.6	11.94	97.66	130
BG-86BLDC-31030S	310	4000	0.40	785	3000	2.50	3.2	7.5	9.50	130

Modelo	Relación de reducción	1：X	1：3.6	1：13	1：15	1：23	1：47	1：65	1：96	1：121
Modelo	Longitud de la caja de cambios	Largo:mm	80	94			108
BG-86BLDC-4830S-2-PG86	Sin velocidad de carga	rpm	1000	400	167	111	63	42	28	19
	velocidad nominal	rpm	750	300	125	83	47	31	21	14
	Par nominal	Nuevo Méjico	14.33	32.23	77.36	80.00	80.00	80.00	80.00	80.00

* Estos datos son solo datos representativos, se pueden personalizar productos específicos

Dimensiones mecánicas

Soluciones personalizables

● Puede proporcionar voltaje personalizado, rendimiento eléctrico, circuito, etc.

● Y eje, brida de instalación, cable conductor, clase de alta temperatura, accionamiento, etc.

● Si tiene alguna otra necesidad, comuníquese con nuestros ingenieros de ventas.

Partes

1720592306123-1720182582350-1719576644739-16232060

Aplicaciones

Detalles

Para garantizar que le recomendamos y le proporcionamos la solución de motor de CC sin escobillas adecuada, es necesario determinar los siguientes detalles clave:

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 14

Escenarios y condiciones laborales.

● Determine para qué tipo de aplicación se utilizará el motorreductor, como maquinaria transportadora, equipos de elevación, cintas transportadoras, etc.
● Determine las condiciones de funcionamiento, como la temperatura ambiente, la humedad y si se requieren características impermeables, a prueba de polvo y de otro tipo.

BG8601BL80 750W Motor de engranajes de alta precisión con caja de cambios 15

Parámetros de salida requeridos

● Determine la velocidad de salida y el par de salida requeridos.
● Determine la relación de reducción requerida, es decir, la relación entre la velocidad del eje de entrada y el eje de salida.

Restricciones de espacio y requisitos de instalación.

● Determinar el tamaño y la forma del espacio de instalación.
● Determine si existen requisitos de instalación especiales, como instalación vertical, instalación horizontal, etc.

Requisitos de rendimiento y eficiencia del motor.

● Determinar los requisitos para la eficiencia del motor, como por ejemplo si se requiere un motor de alta eficiencia para ahorrar energía.
● Determinar los requisitos para la estabilidad del funcionamiento del motor y el nivel de ruido.

Consideraciones económicas

● Considere las limitaciones presupuestarias del cliente y recomiende productos que se ajusten al presupuesto y satisfagan las necesidades.

Características adicionales y requisitos especiales

● Si existen requisitos funcionales especiales, como función de autobloqueo, función de frenado de emergencia, etc., es necesario comprender en detalle las necesidades específicas de los clientes.

Teniendo en cuenta todo lo anterior, es posible seleccionar con mayor precisión el modelo y la configuración de motor sin escobillas más adecuados para una aplicación particular.
