BG Motor ha sido un fabricante de motores de CC y proveedor de motores de CA durante más de 30 años.

support@china-bgmotor.com / info@China-bgmotor.com

Fabricación de motores de engranajes de alta velocidad BG775 1

Fabricación de motores de engranajes de alta velocidad BG775 2

Fabricación de motores de engranajes de alta velocidad BG775 3

Fabricación de motores de engranajes de alta velocidad BG775 4

Fabricación de motores de engranajes de alta velocidad BG775 5

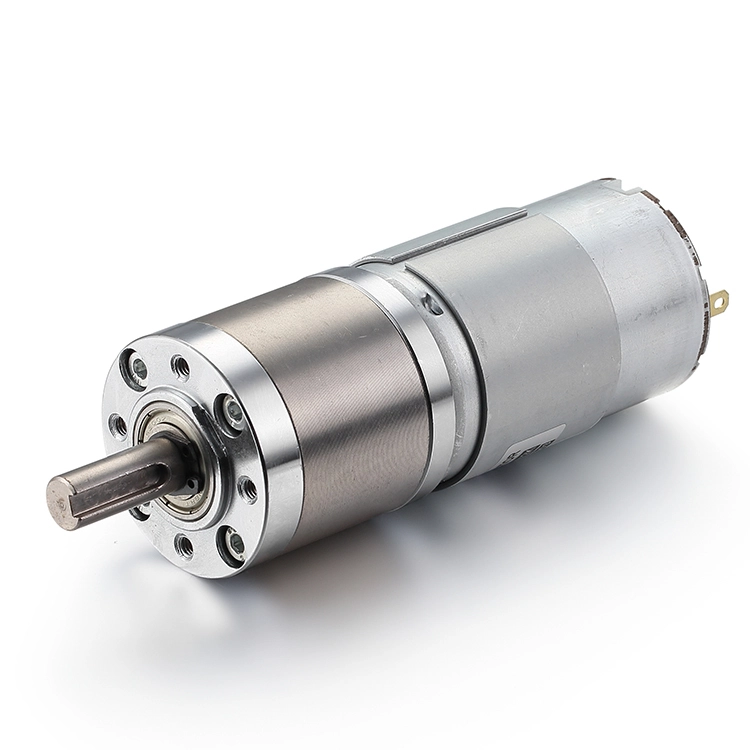

Fabricación de motores de engranajes de alta velocidad BG775

Modelo:

BG 775

Rango de poder:

7-34W

Rango de voltaje:

12-24VDC

Rango de velocidad:

3-3290 rpm

Rango de par:

0,9-5 N.m

Vida:

≥800

consulta

Escribe una reseña

Información

Descripción

Condicion ambiental	-20℃-50℃	Viraje	CW/CCW
Ruido	≤65dB	Sistema de trabajo	S1.S2.S3
Nivel de aislamiento	B-H	Nivel de protección	IP40
Material del engranaje	Metal	Tipo de rodamiento	Rodamiento de bolas de alta calidad.
Carga radial máxima	≤80N	Juego radial del eje	≤30N
Juego axial del eje	≤0,03 mm	Par de tolerancia nominal	60Kg.cm

Ventajas

Fabricación de motores de engranajes de alta velocidad BG775 6

Salida de alto par

La estructura del engranaje planetario puede proporcionar una salida de alto par, lo cual es adecuado para equipos pequeños que requieren un gran par.

Fabricación de motores de engranajes de alta velocidad BG775 7

Alta eficiencia

La eficiencia del motor reductor de engranajes planetarios suele ser relativamente alta, alrededor del 85% -95%.

Alta rigidez y precisión

Los engranajes planetarios tienen una estructura compacta, que puede garantizar la alta rigidez y precisión del sistema de transmisión.

Tamaño pequeño

Debido al diseño único de los engranajes planetarios, es más pequeño y liviano, al tiempo que proporciona la misma potencia de salida.

Funcionamiento suave

Debido a la distribución uniforme de los engranajes, el funcionamiento del motor con engranajes planetarios es muy suave y el ruido es bajo.

Datos técnicos del motor

Modelo	Voltaje	Sin carga		Carga nominal				Parar		Longitud corporal
	Voltaje	Velocidad	Corriente	Potencia	Velocidad	Par	Corriente	Par	Corriente	Longitud corporal
	V	rpm	A	W	rpm	kg.cm	A	kg.cm	A	Largo:mm
BG-775DC-1235S	12	4600	0.60	32	3500	0.90	4.4	2.70	13.20	66.5
BG-775DC-2445S	24	6000	0.30	40	4500	0.90	2.2	2.70	6.60	66.5

Modelo	Relación de reducción	1：X	1：4	1：14	1：19	1：27	1：51	1：71	1：100	1：139
Modelo	Longitud de la caja de cambios	Largo: mm	31.5	42.0			52.0
BG-775DC-1235S-PG42	Sin velocidad de carga	rpm	1150	329	242	170	90	65	46	33
	velocidad nominal	rpm	875	250	184	130	69	49	35	25
	Par nominal	kg.cm	3.24	10.26	13.85	19.68	34.43	47.92	60.00	60.00

* Estos datos son solo datos representativos, se pueden personalizar productos específicos.

Dimensiones mecánicas

Soluciones personalizables

● Puede proporcionar voltaje personalizado, rendimiento eléctrico, circuito, etc.

● Y eje, brida de instalación, cable conductor, clase de alta temperatura, accesorios de freno, caja de cambios, codificador, controlador, etc.

Partes

1720592306123-1720182582350-1719576644739-16232060

Aplicaciones

Detalles

Para garantizar que le recomendamos y le proporcionamos la solución de motor de CC adecuada, es necesario determinar los siguientes detalles clave:

Fabricación de motores de engranajes de alta velocidad BG775 14

Escenarios y condiciones laborales.

Determine para qué tipo de aplicación se utilizará el motorreductor, como maquinaria transportadora, equipos de elevación, cintas transportadoras, etc.
Determine las condiciones de funcionamiento, como la temperatura ambiente, la humedad y si se requieren características impermeables, a prueba de polvo y otras.

Fabricación de motores de engranajes de alta velocidad BG775 15

Parámetros de salida requeridos

Determine la velocidad de salida requerida y el par de salida.
Determine la relación de reducción requerida, es decir, la relación entre la velocidad del eje de entrada y el eje de salida.

Restricciones de espacio y requisitos de instalación.

Determinar el tamaño y la forma del espacio de instalación.
Determine si existen requisitos de instalación especiales, como instalación vertical, instalación horizontal, etc.

Requisitos de rendimiento y eficiencia del motor.

Determinar los requisitos para la eficiencia del motor, por ejemplo, si se requiere un motor de alta eficiencia para ahorrar energía.
Determine los requisitos para la estabilidad del funcionamiento del motor y el nivel de ruido.

Consideraciones económicas

Considere las limitaciones presupuestarias del cliente y recomiende productos que se ajusten al presupuesto y satisfagan las necesidades.

Características adicionales y requisitos especiales

Si existen requisitos funcionales especiales, como función de autobloqueo, función de frenado de emergencia, etc., es necesario comprender en detalle las necesidades específicas de los clientes.

Al comprender estos detalles en detalle, podemos recomendar el motor de escobillas de CC más adecuado para los clientes para garantizar que pueda funcionar de manera estable, confiable y eficiente en aplicaciones específicas.

Ponte en contacto con nosotros

¡Simplemente deje su correo electrónico o número de teléfono en el formulario de contacto para que podamos enviarle una cotización gratuita para nuestra amplia gama de diseños!
